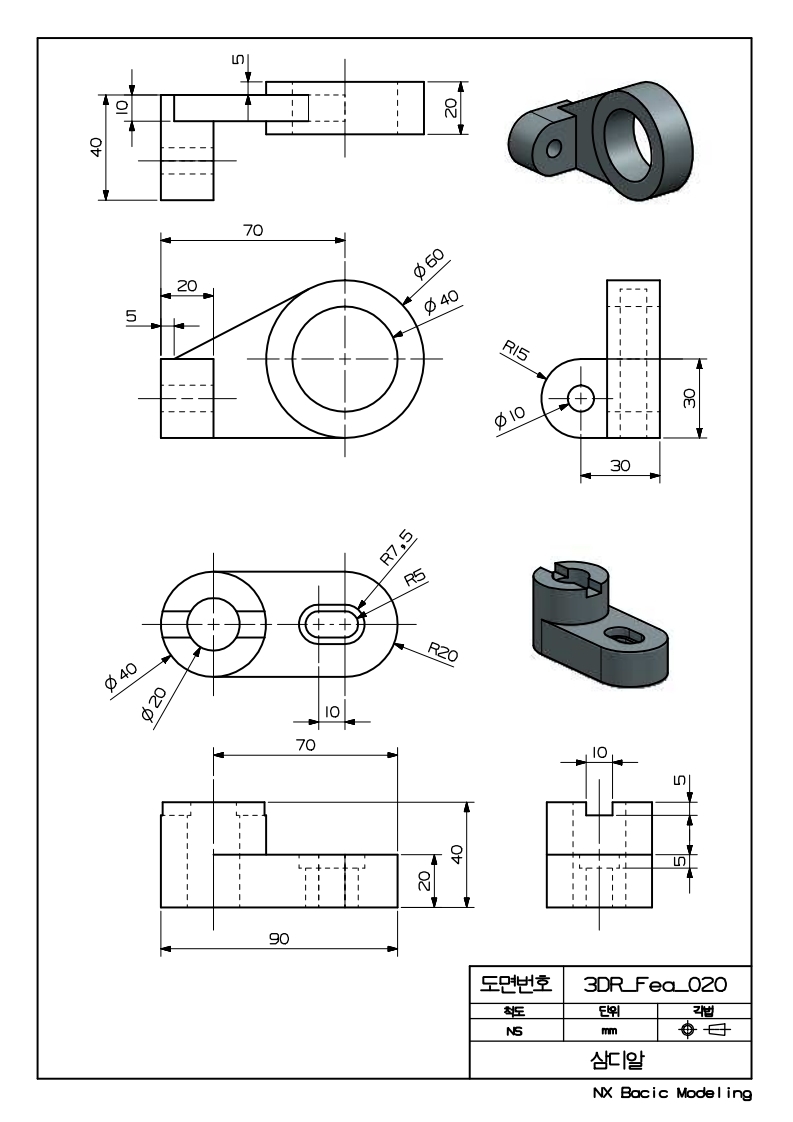

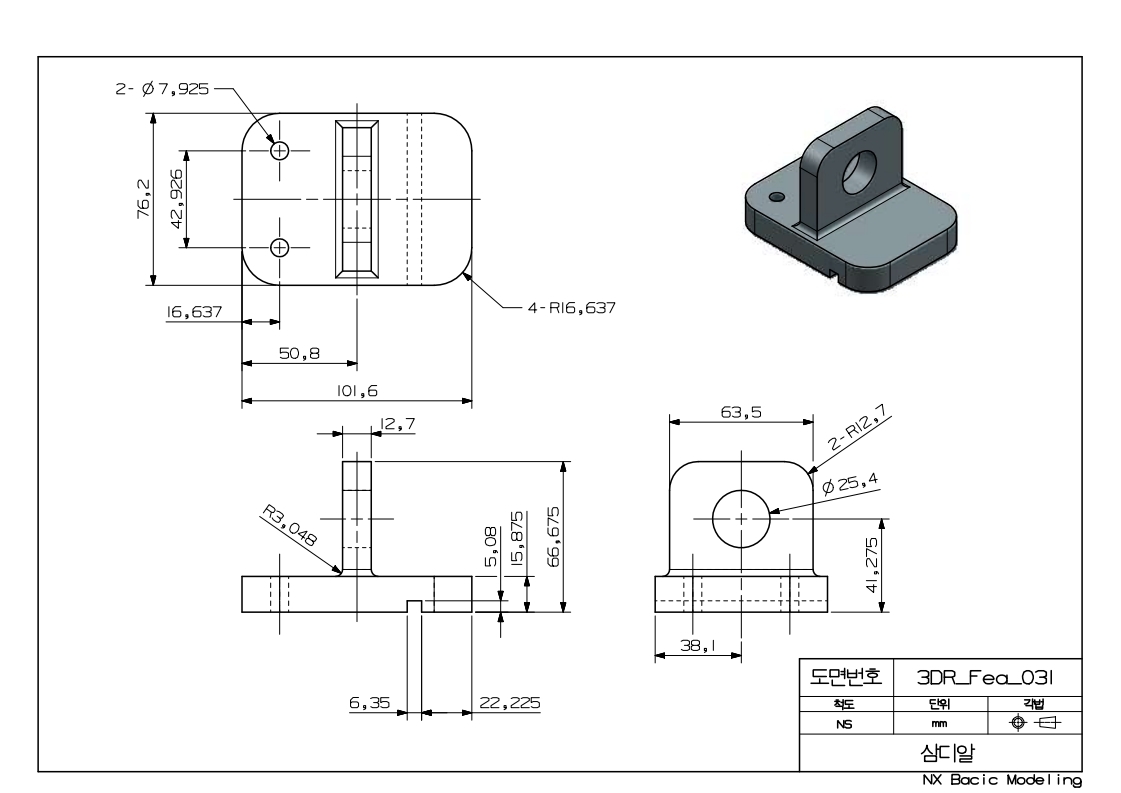

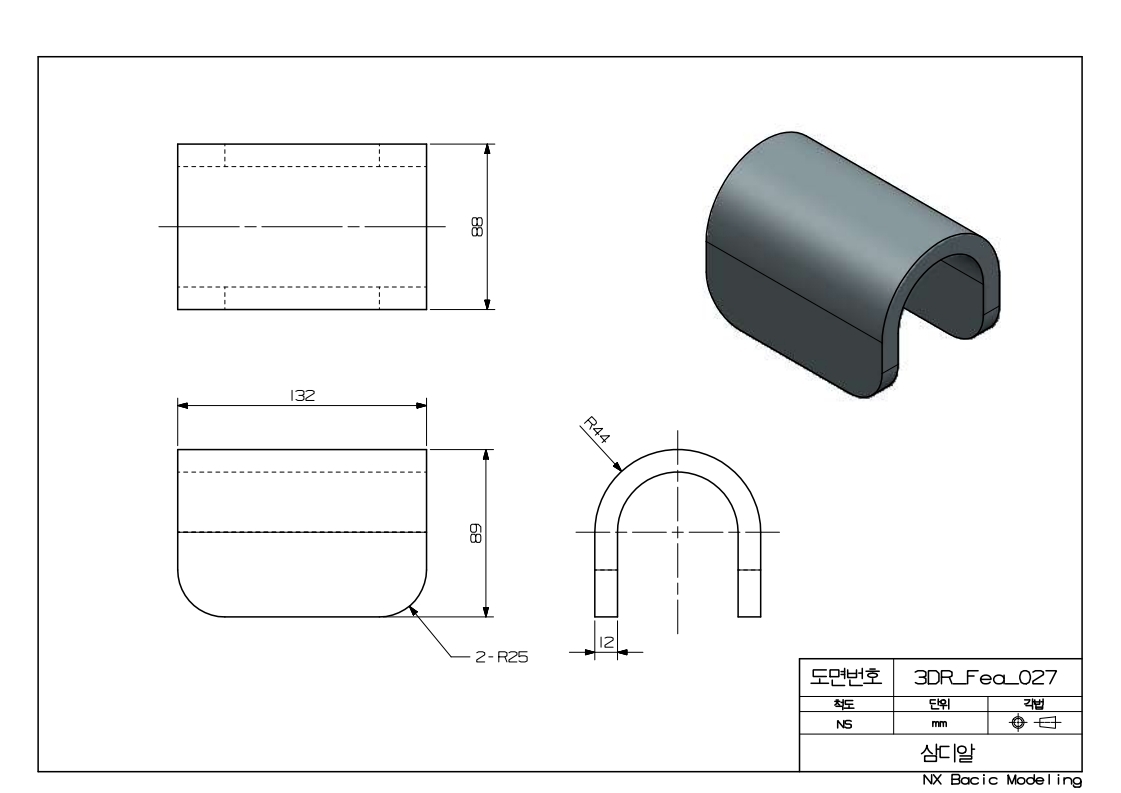

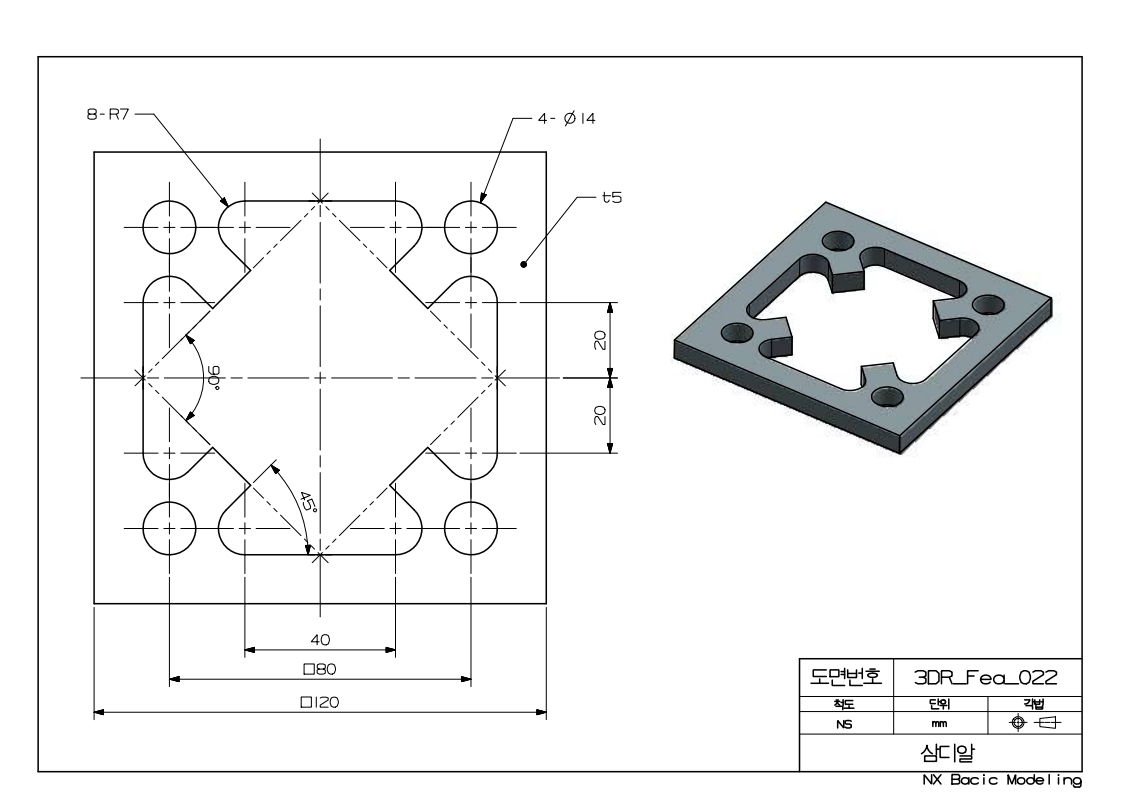

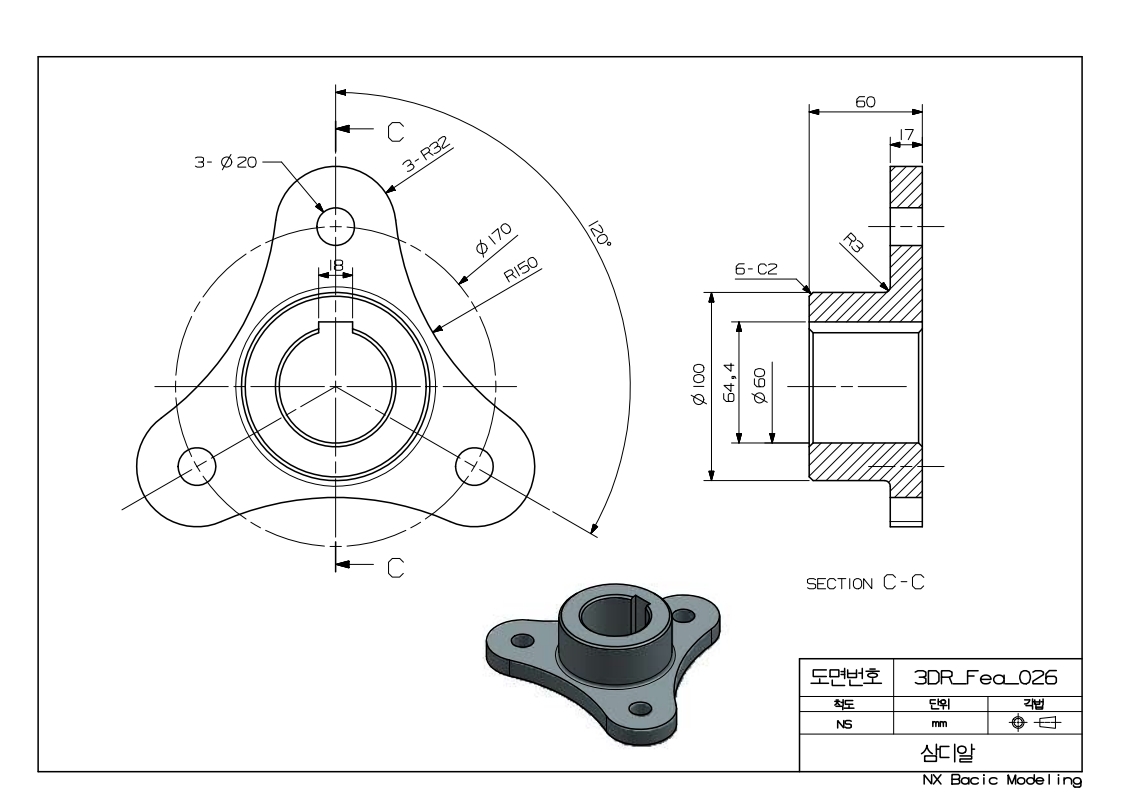

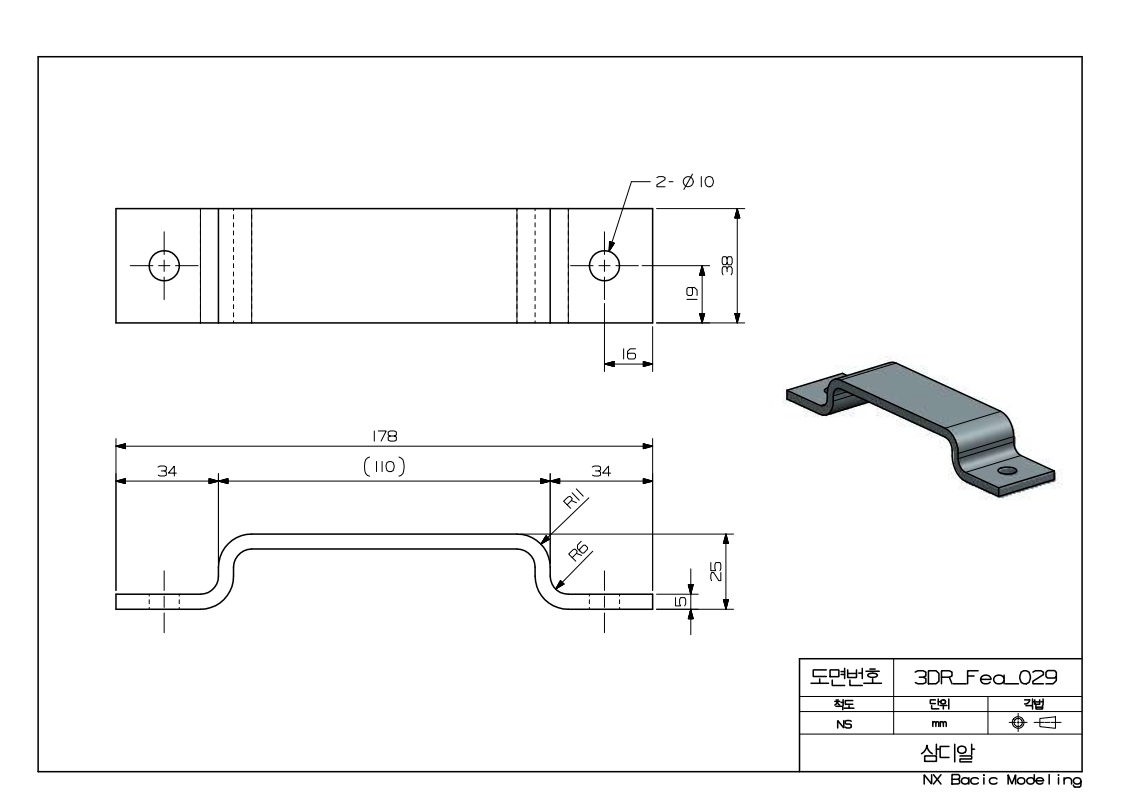

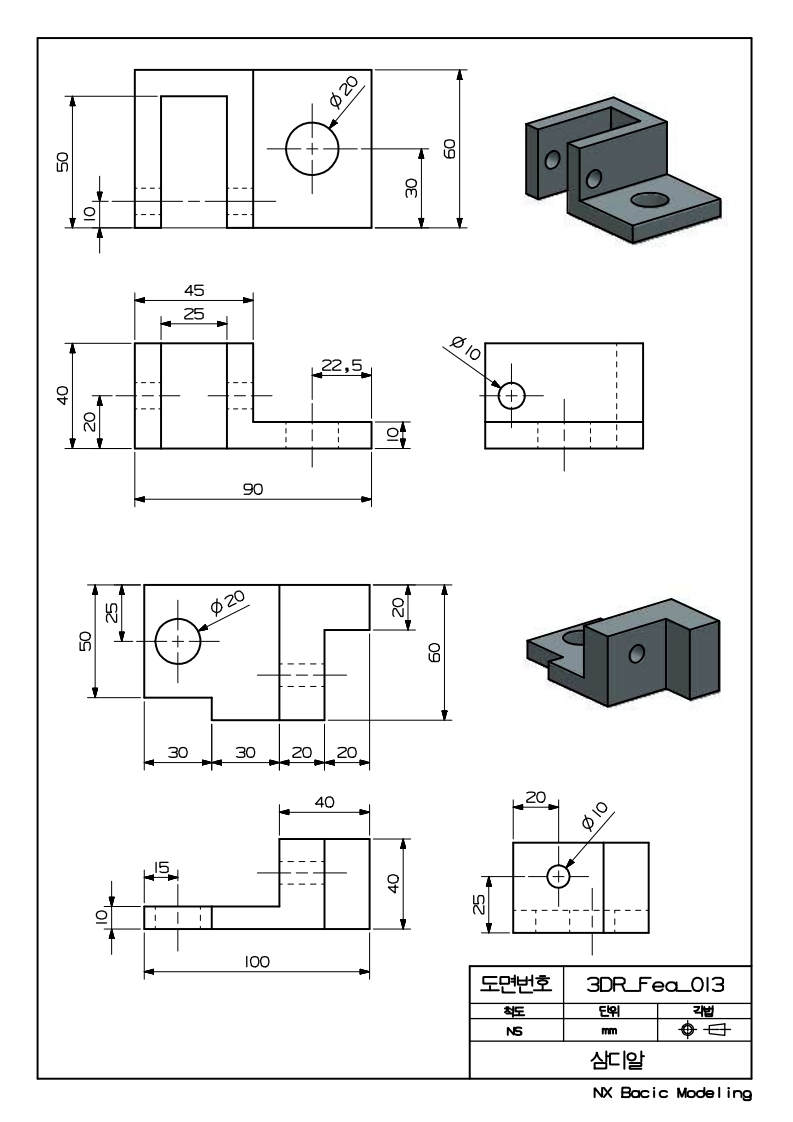

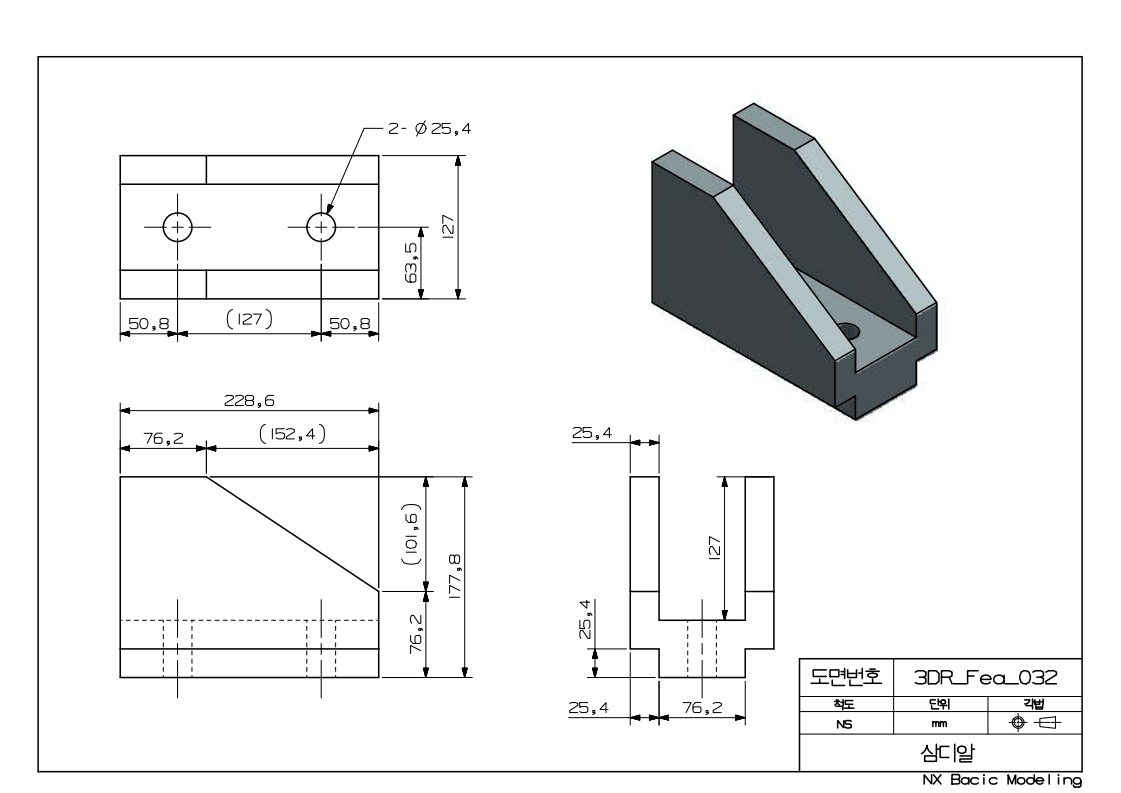

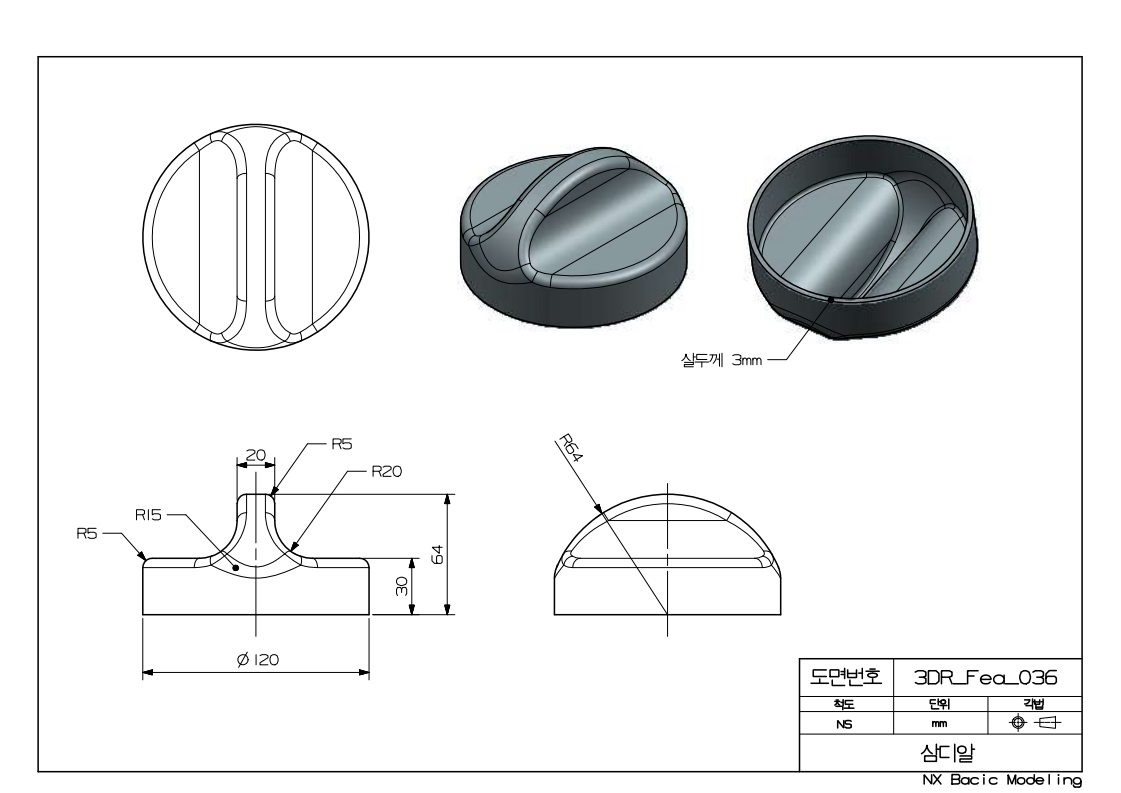

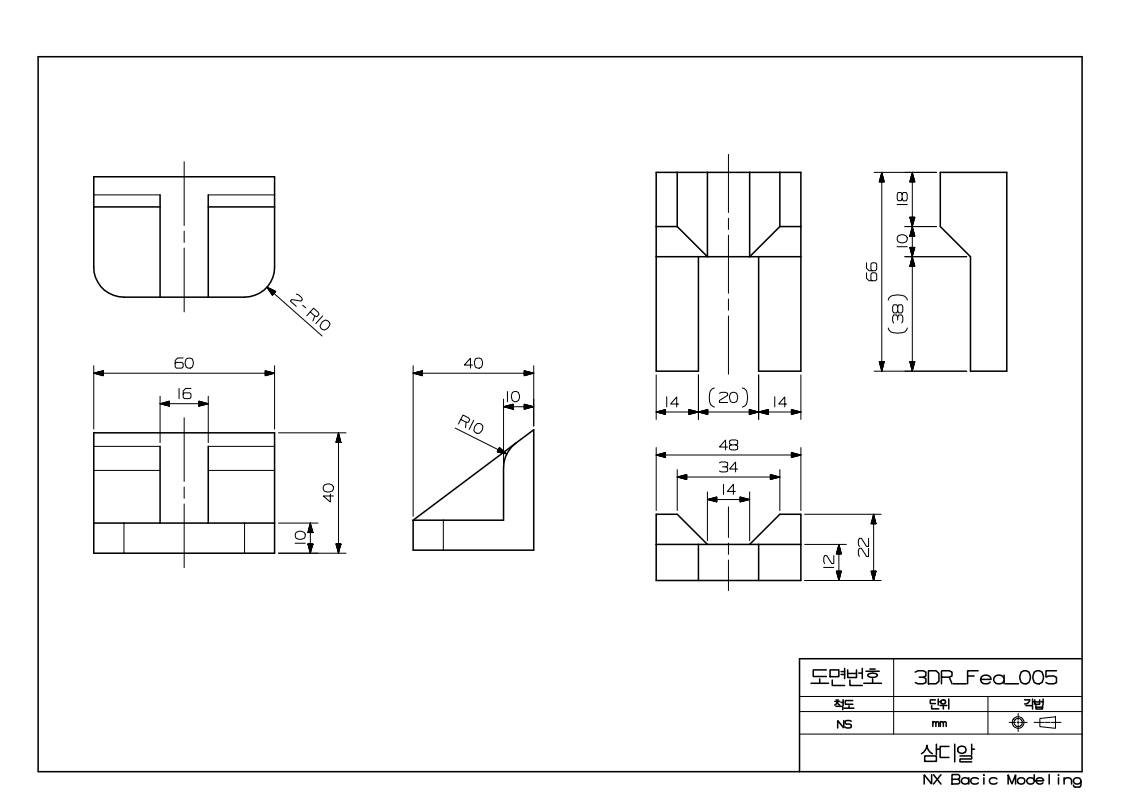

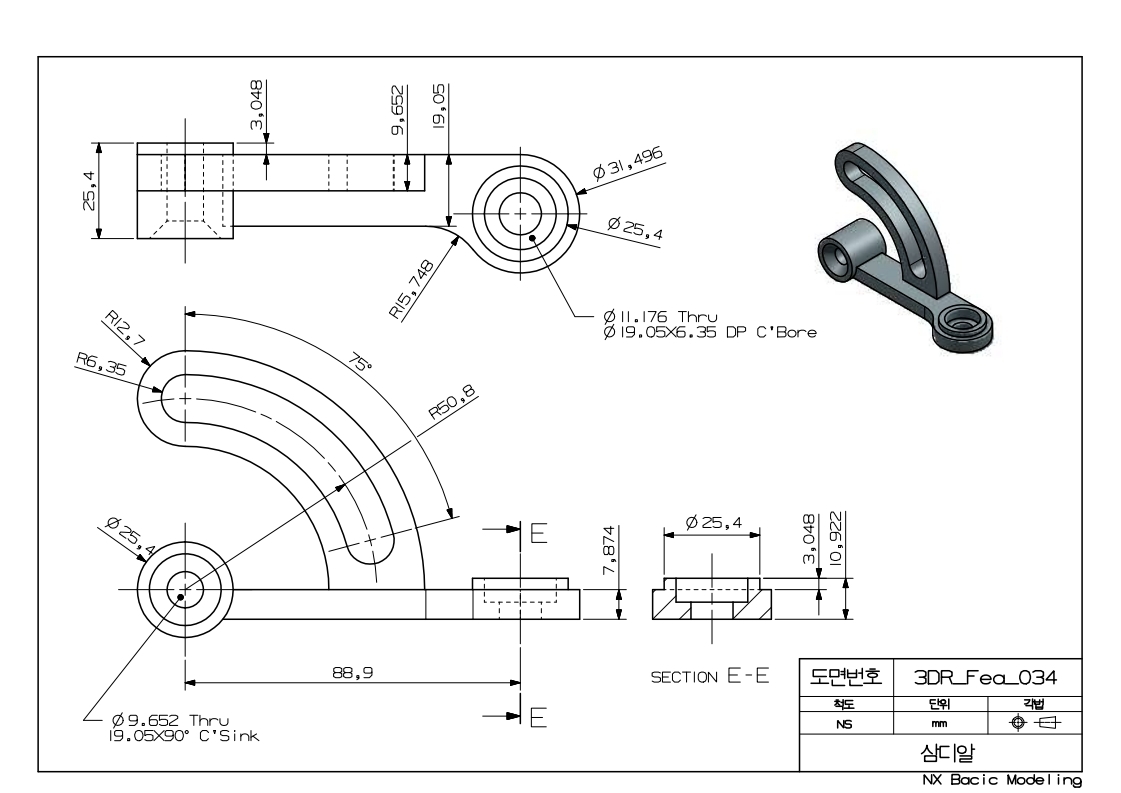

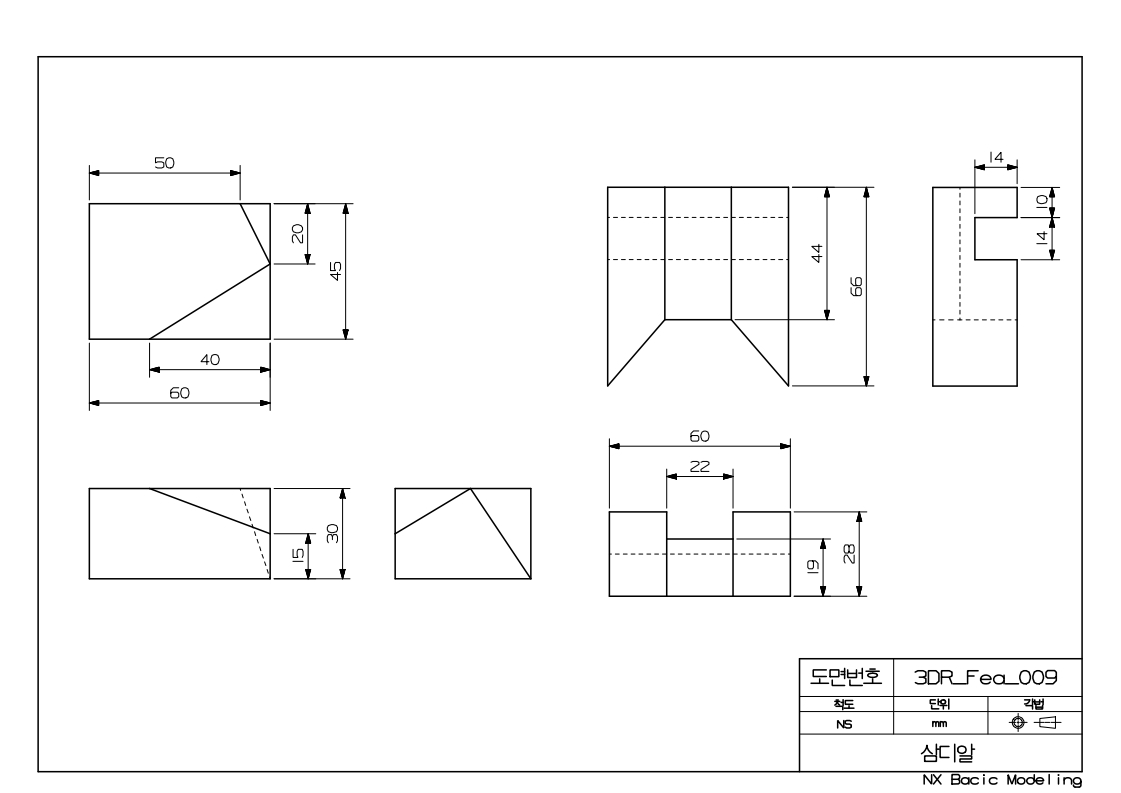

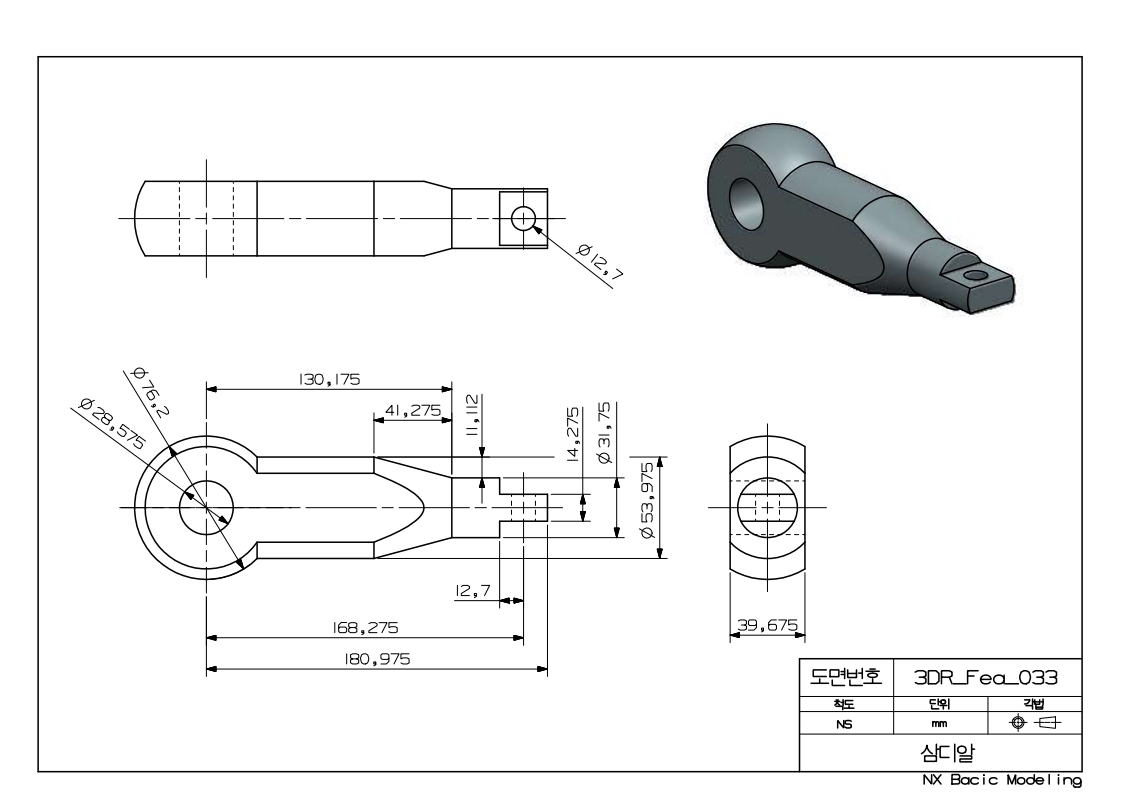

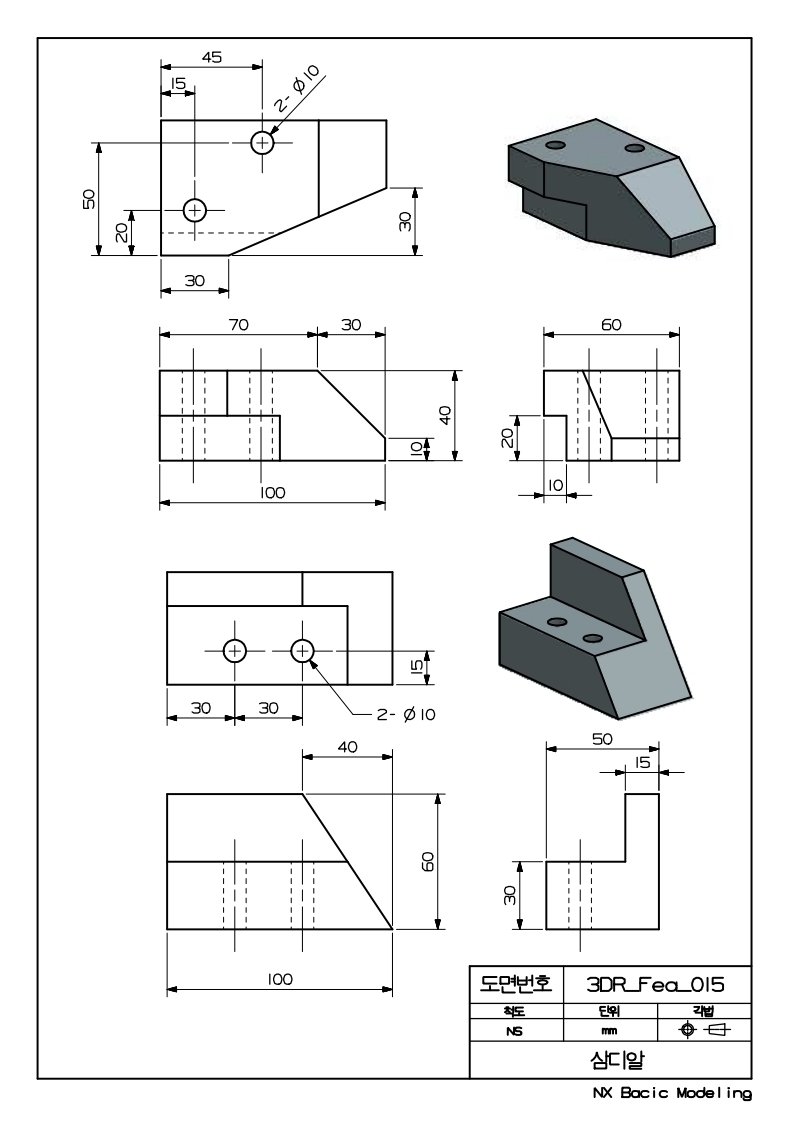

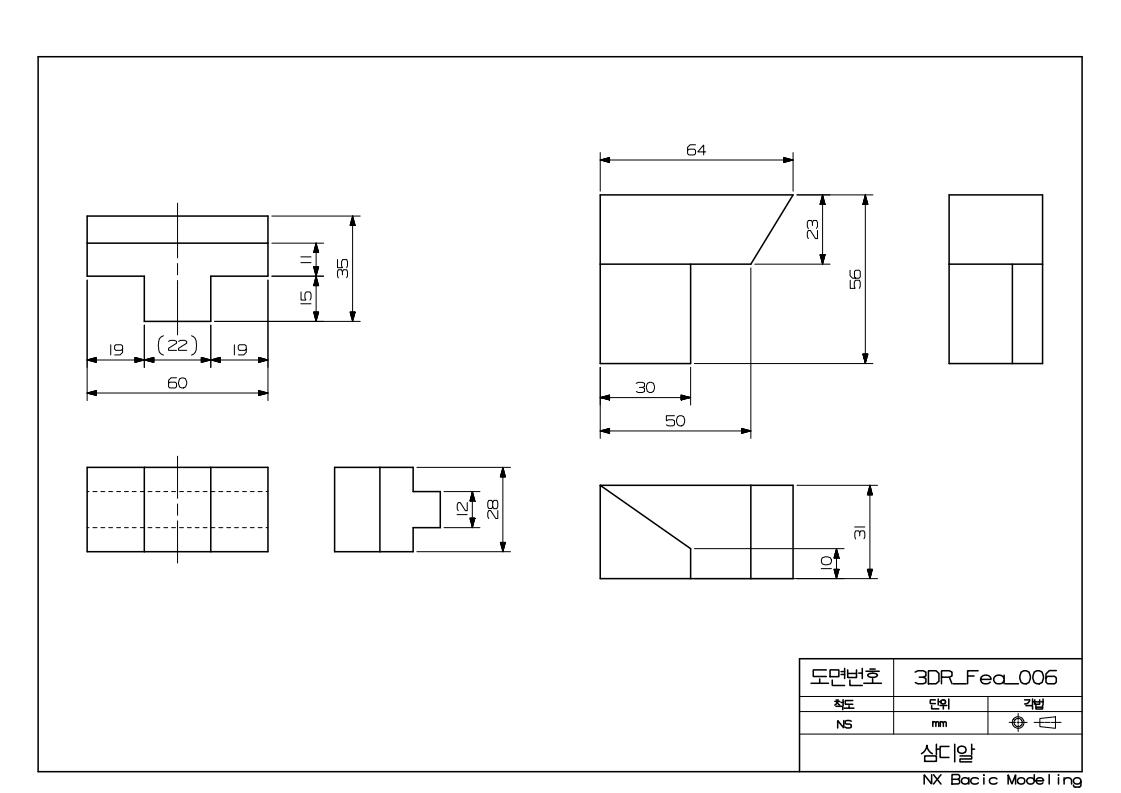

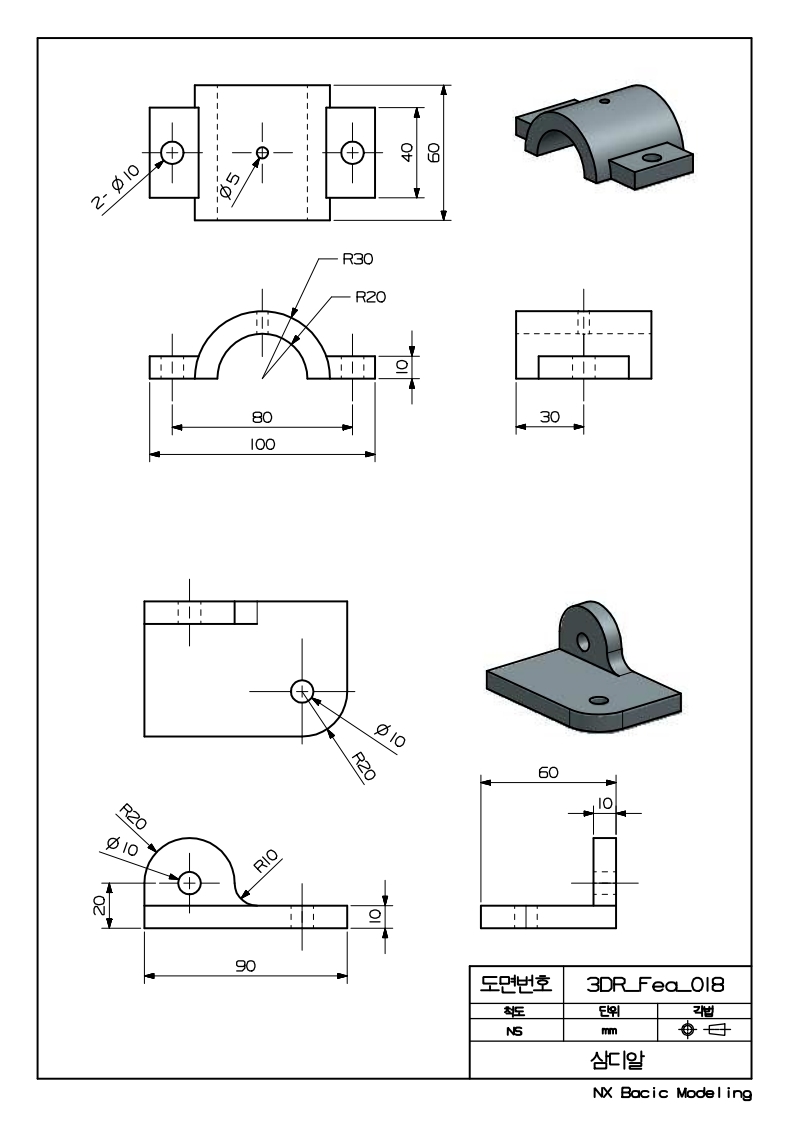

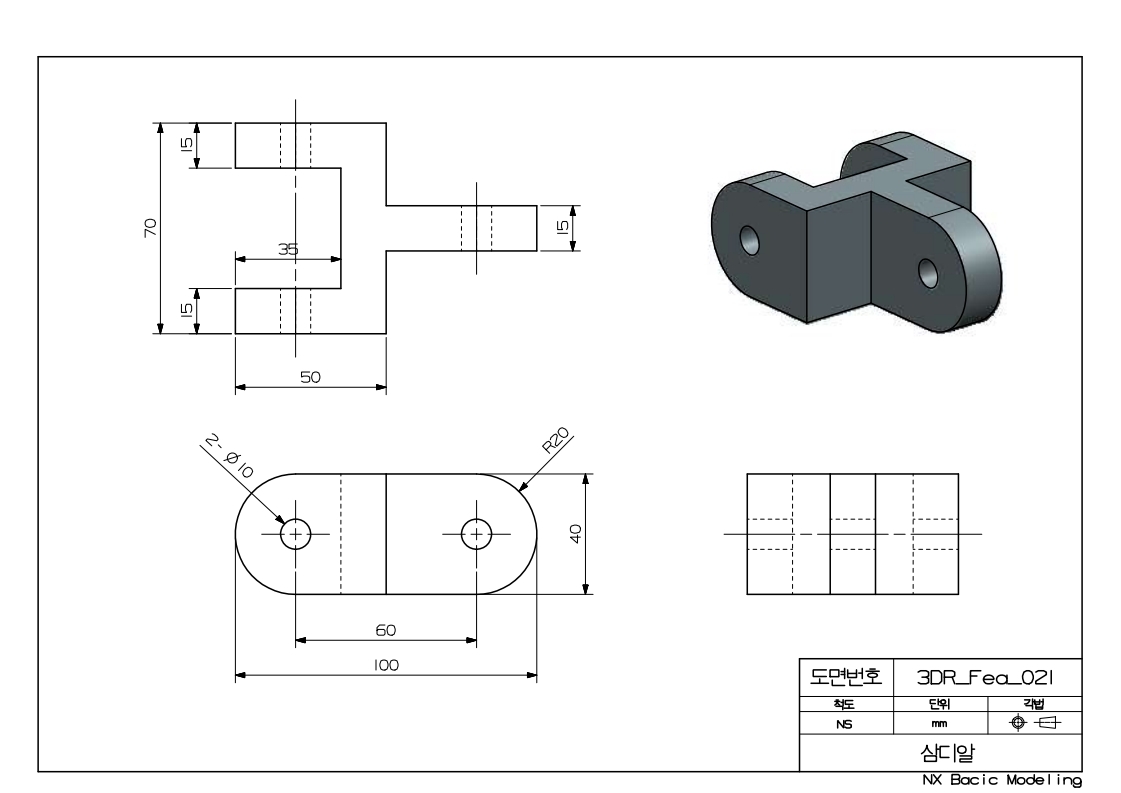

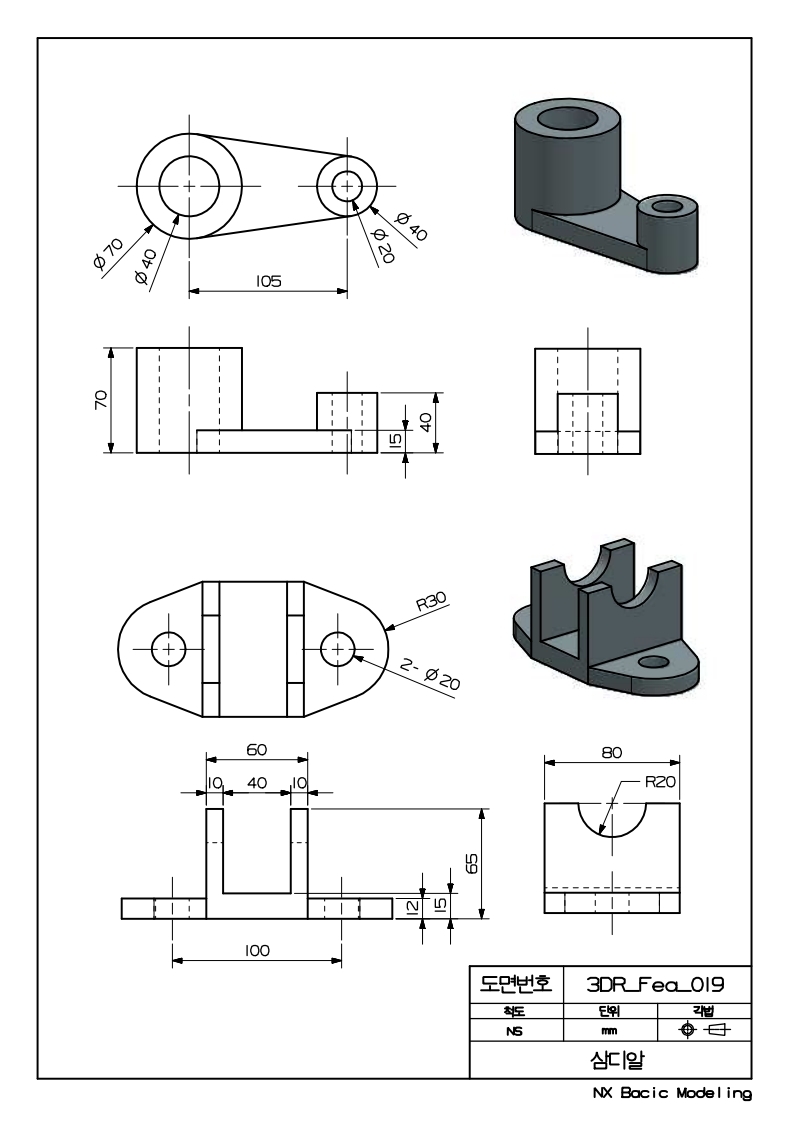

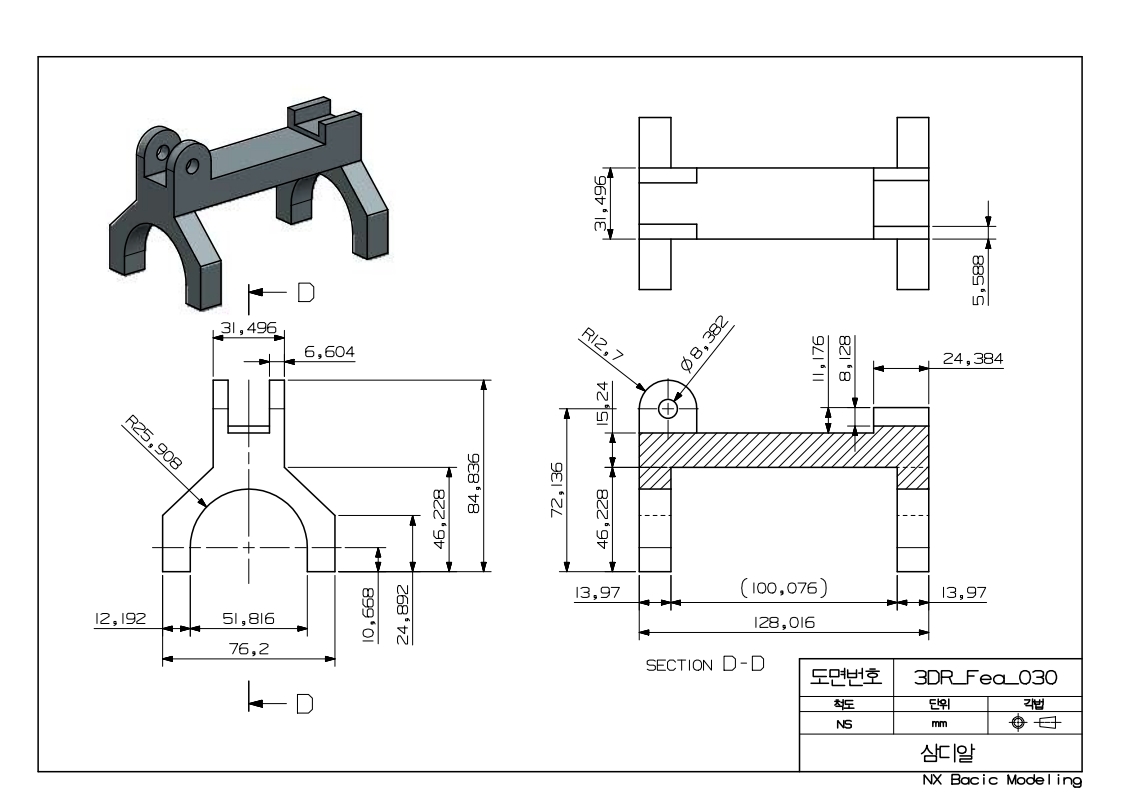

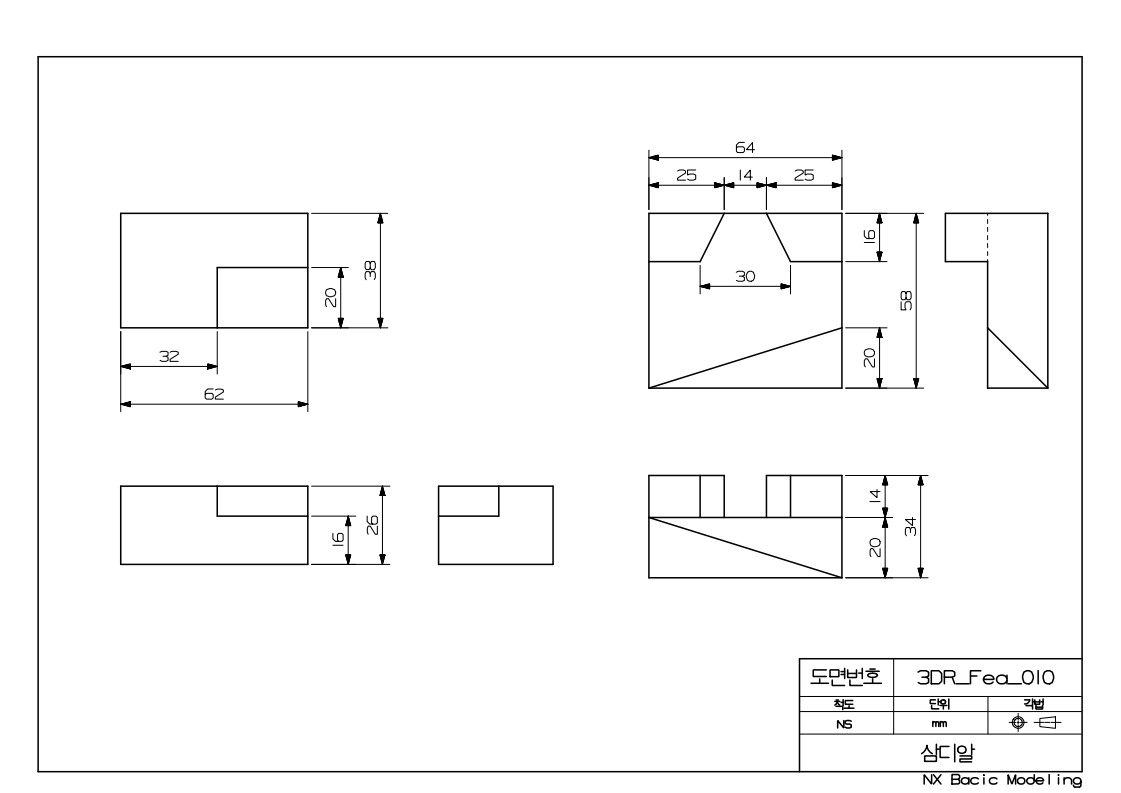

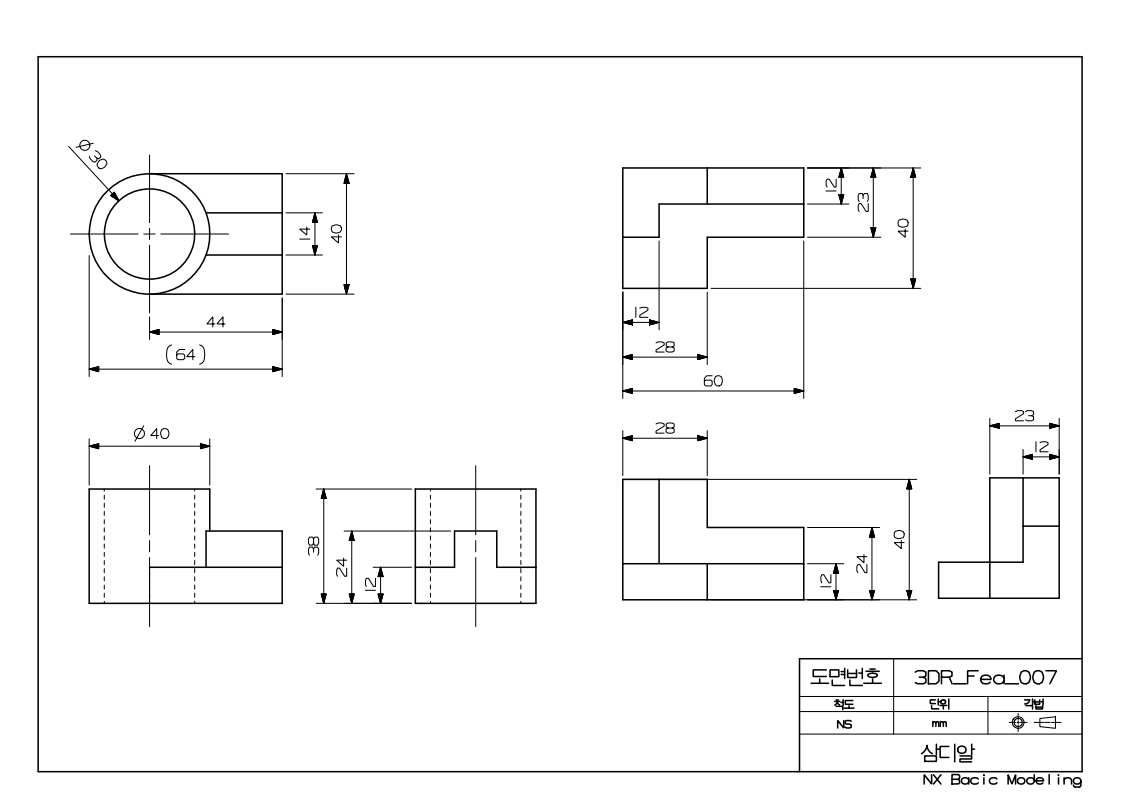

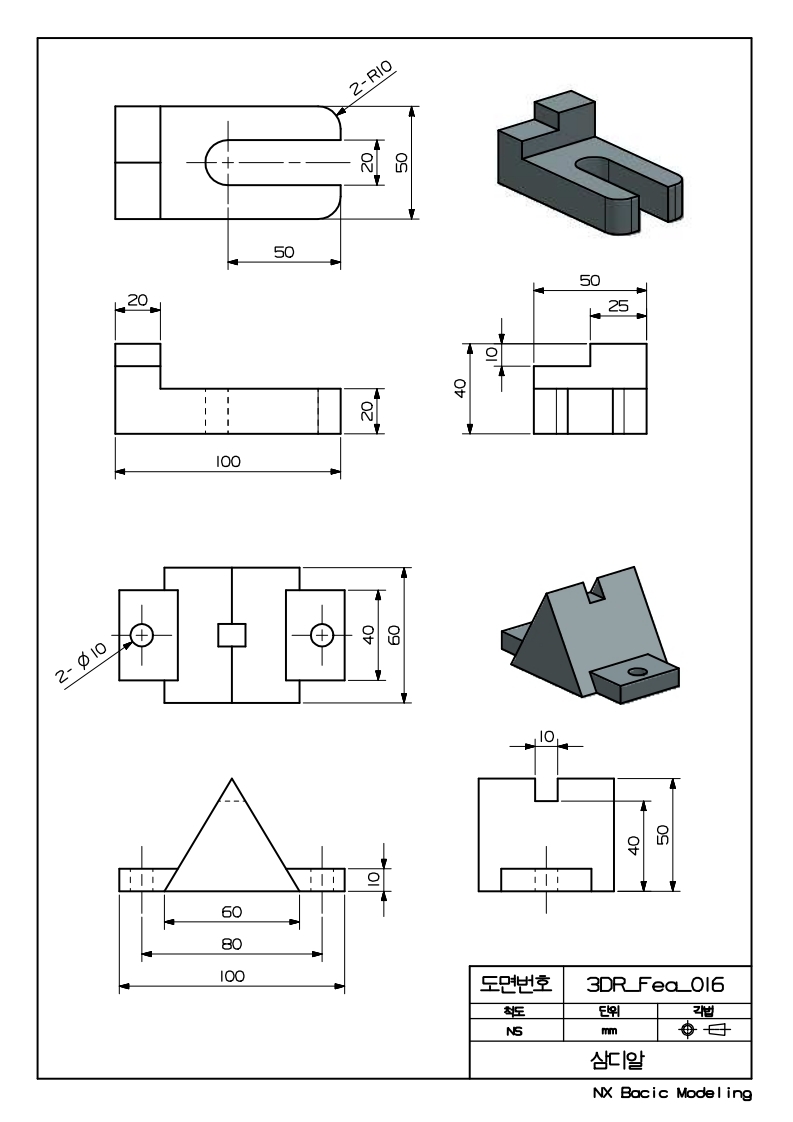

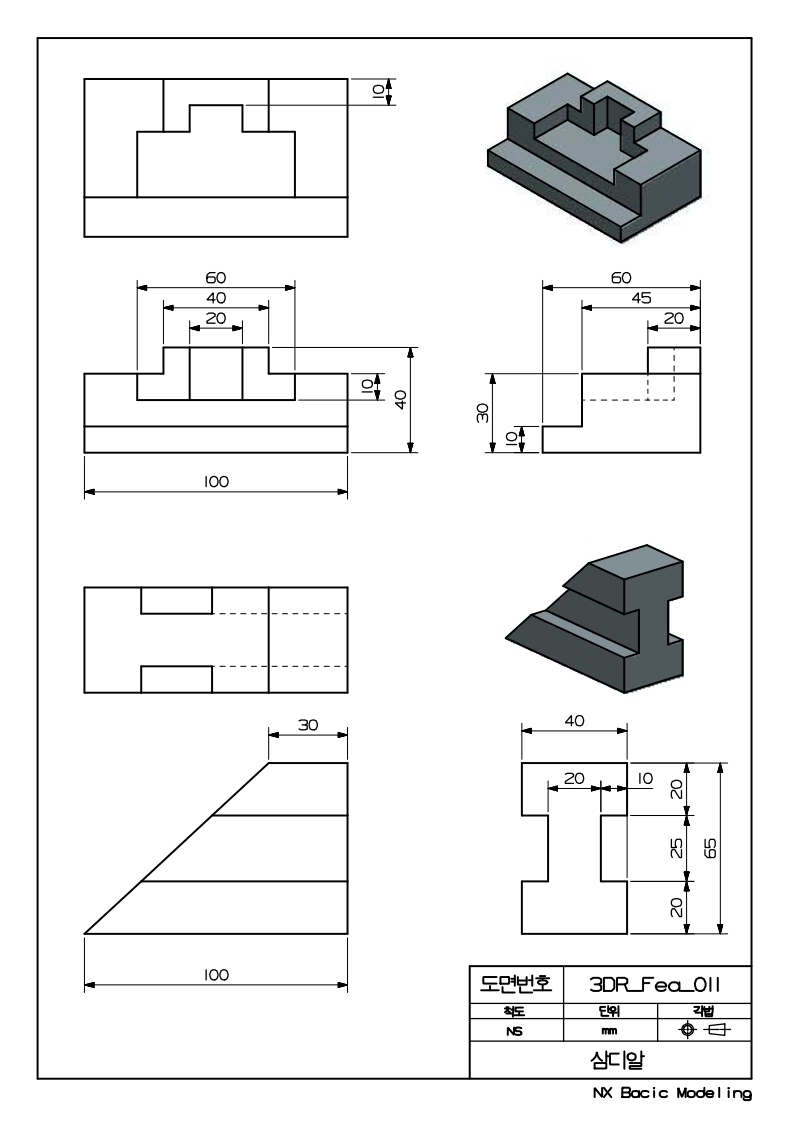

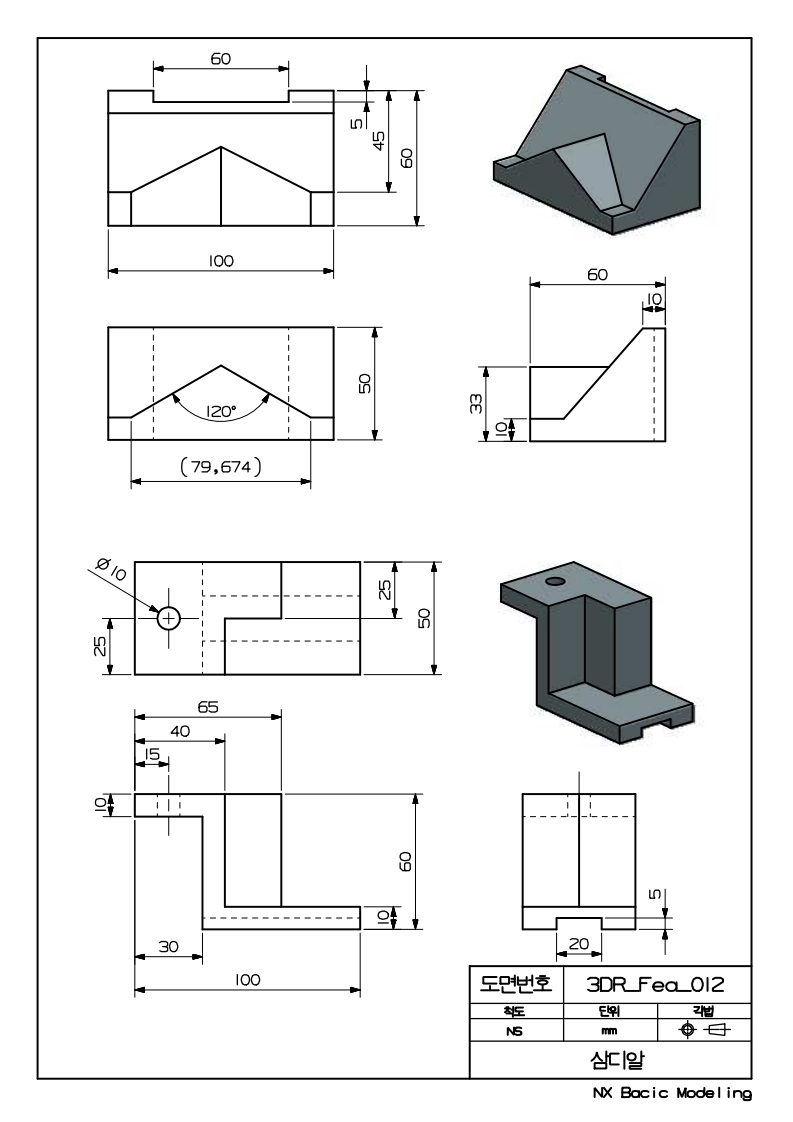

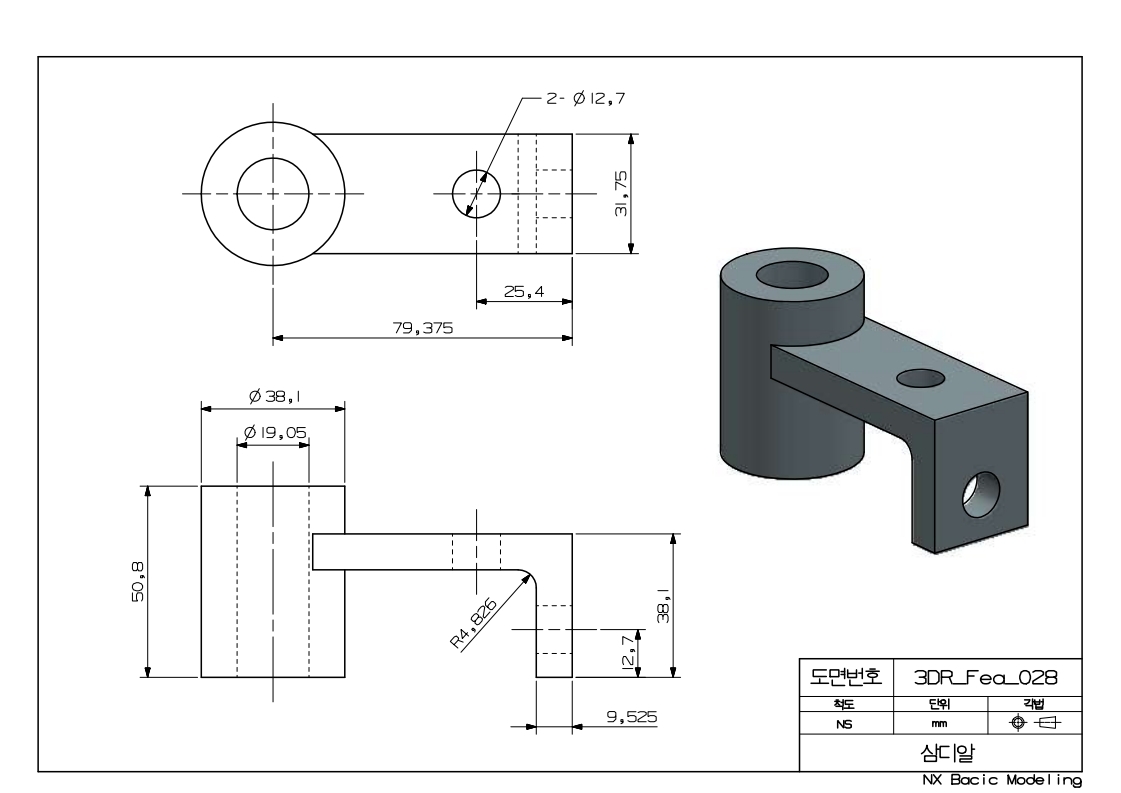

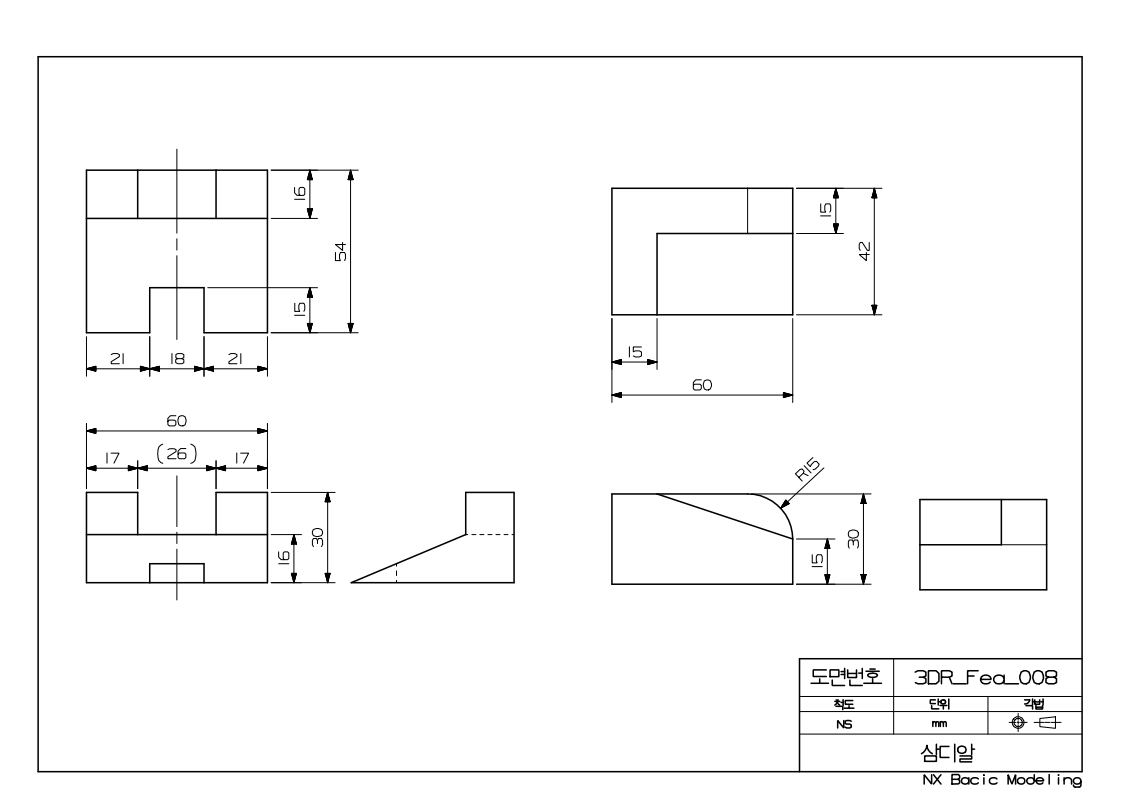

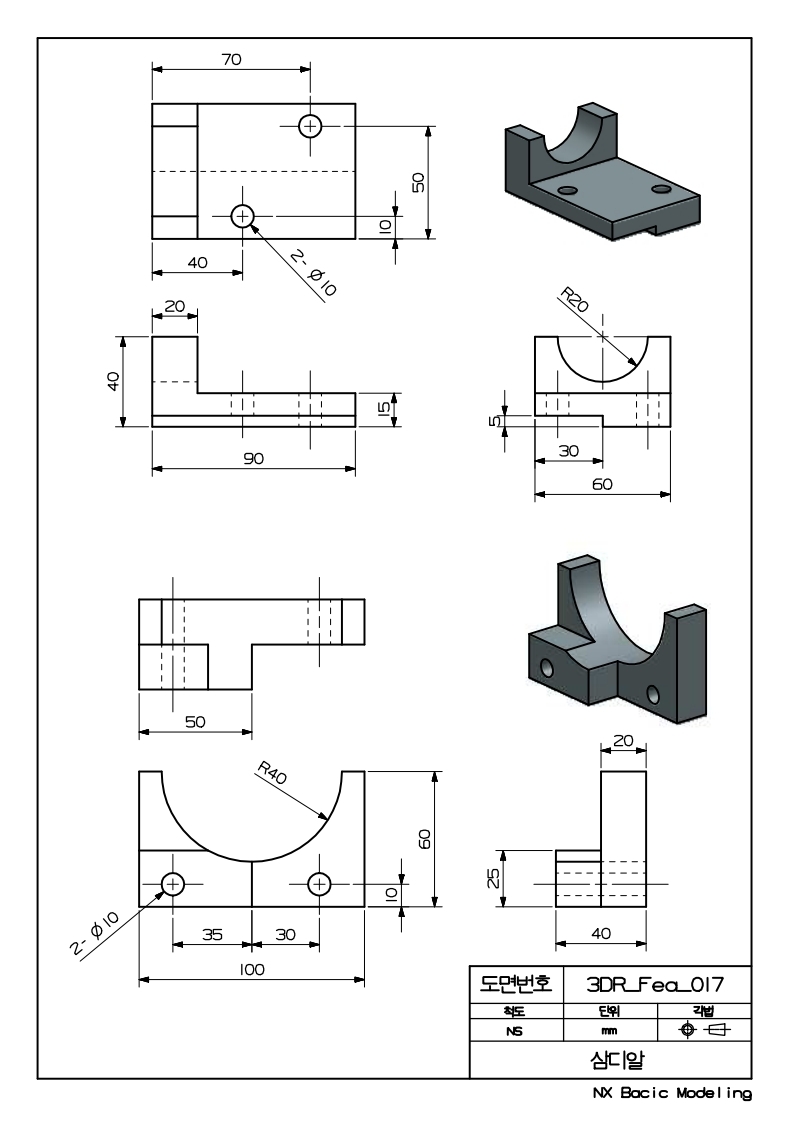

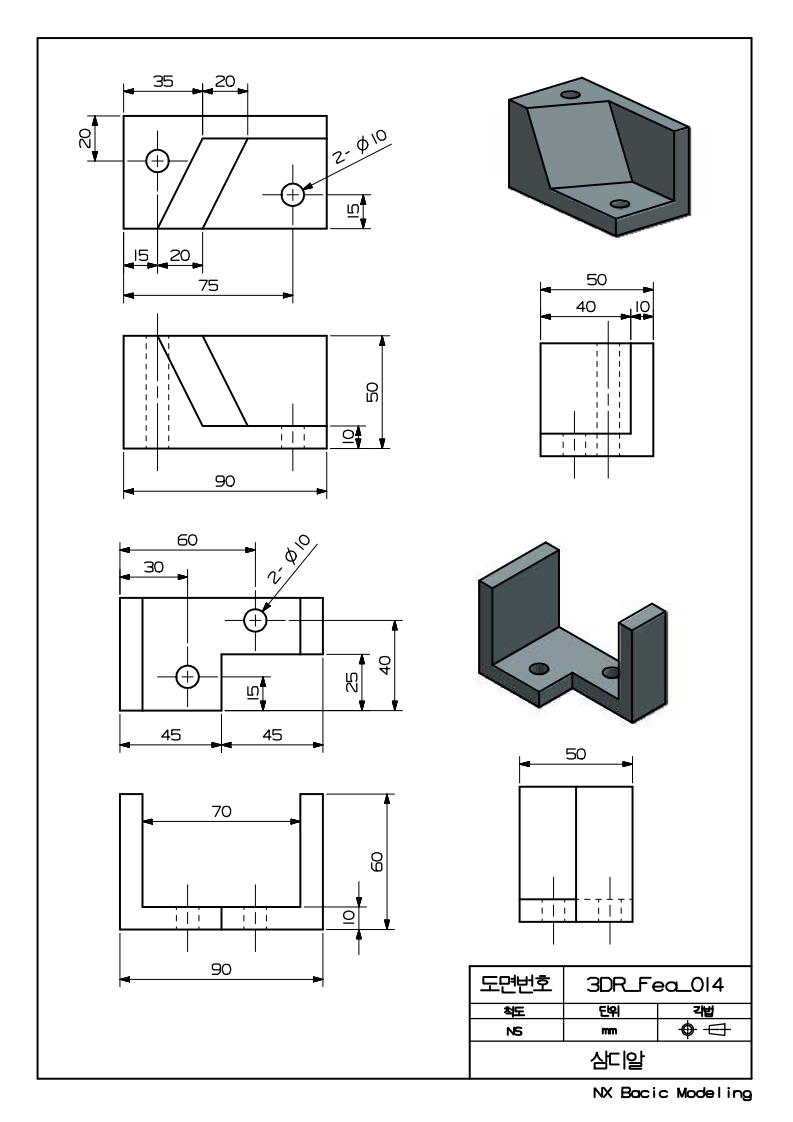

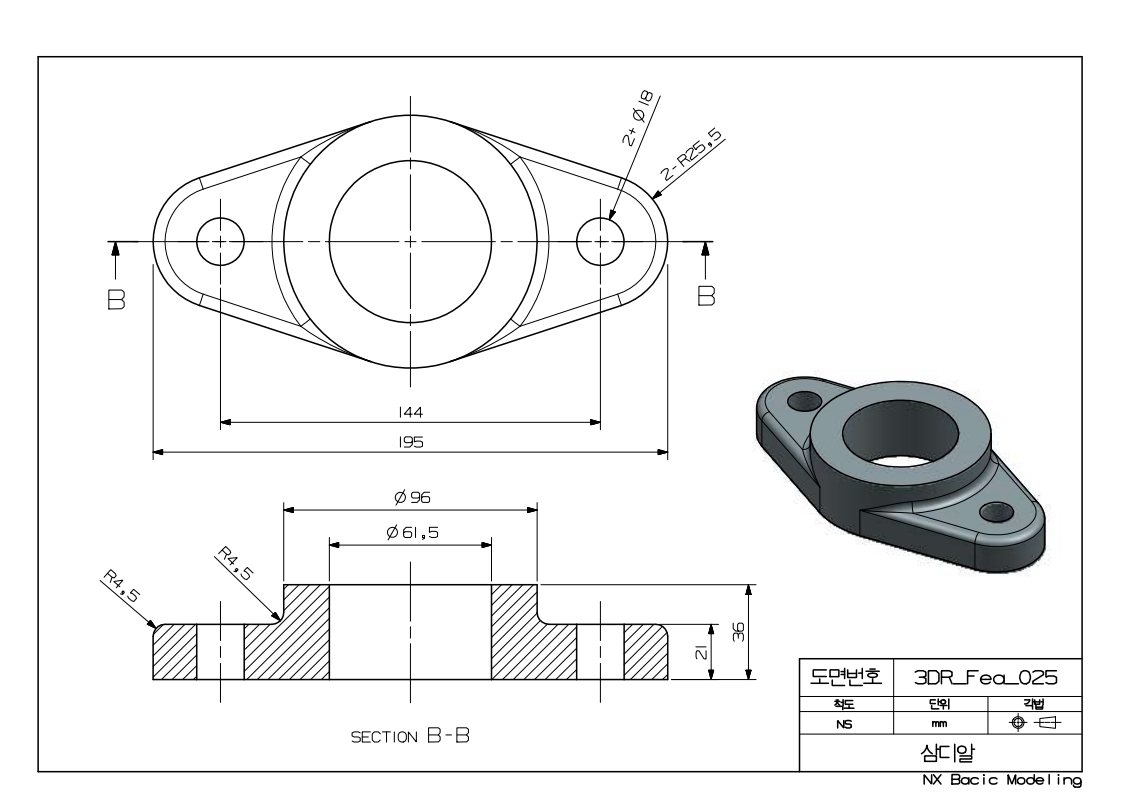

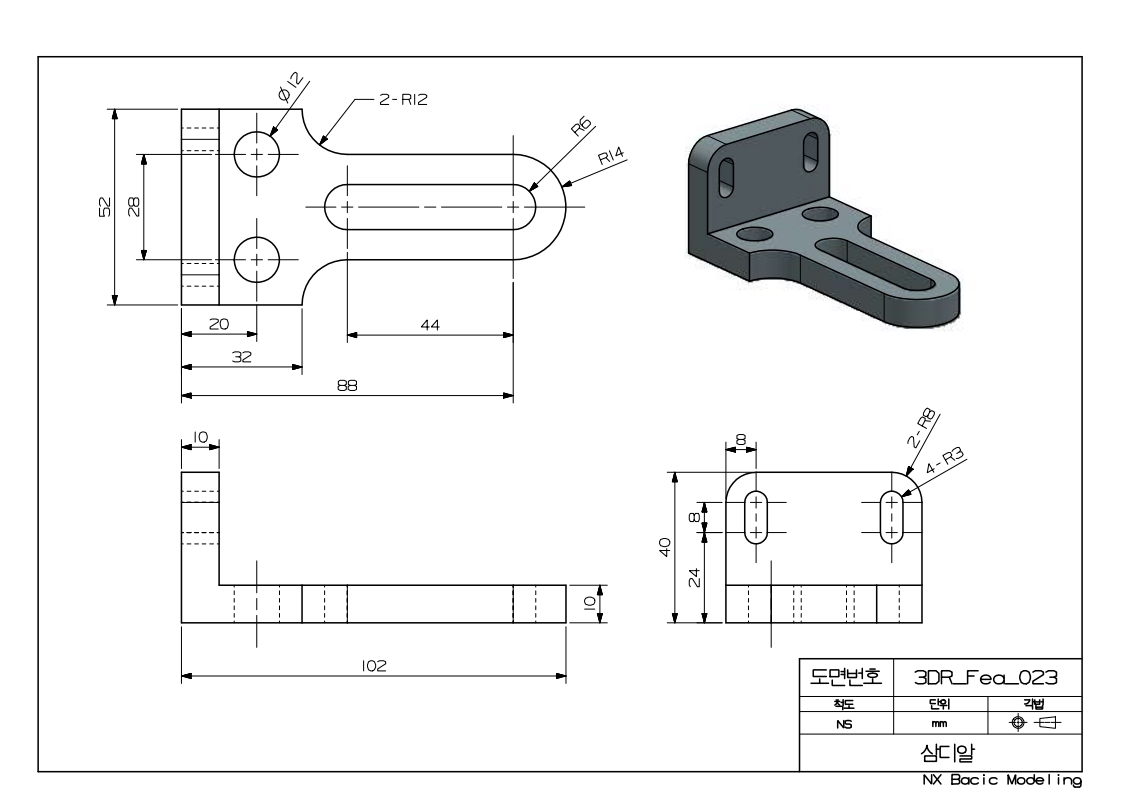

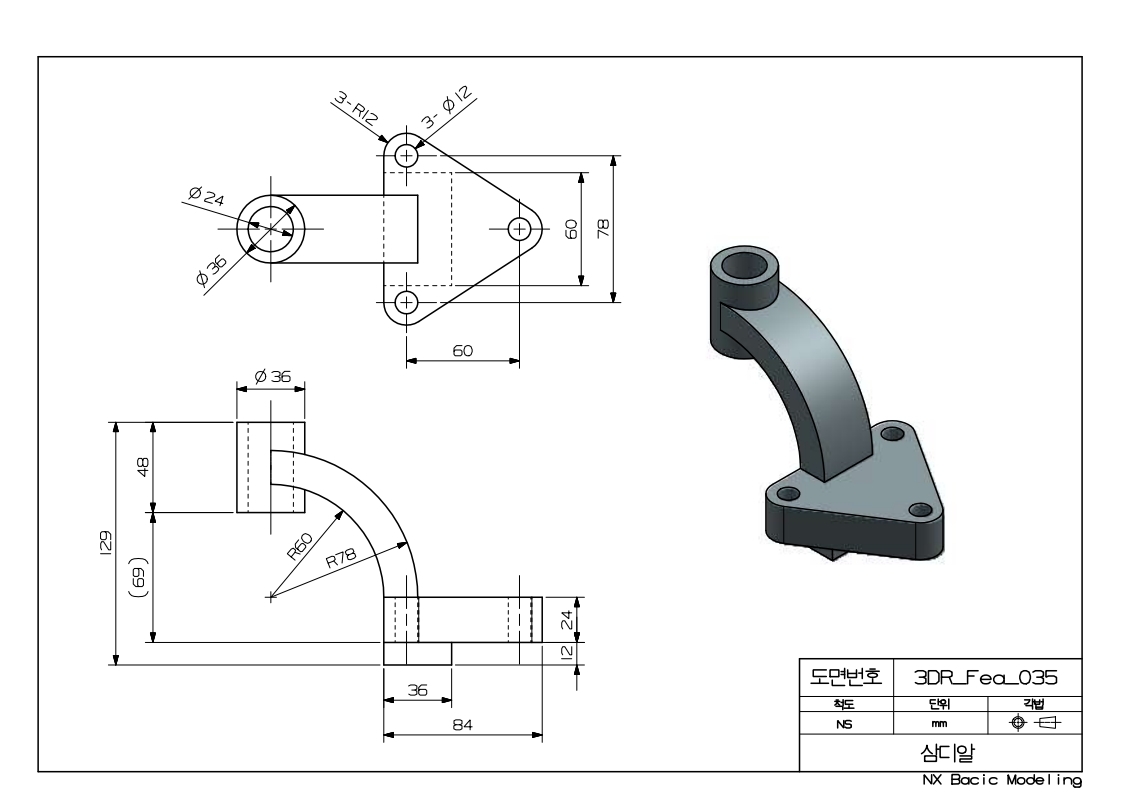

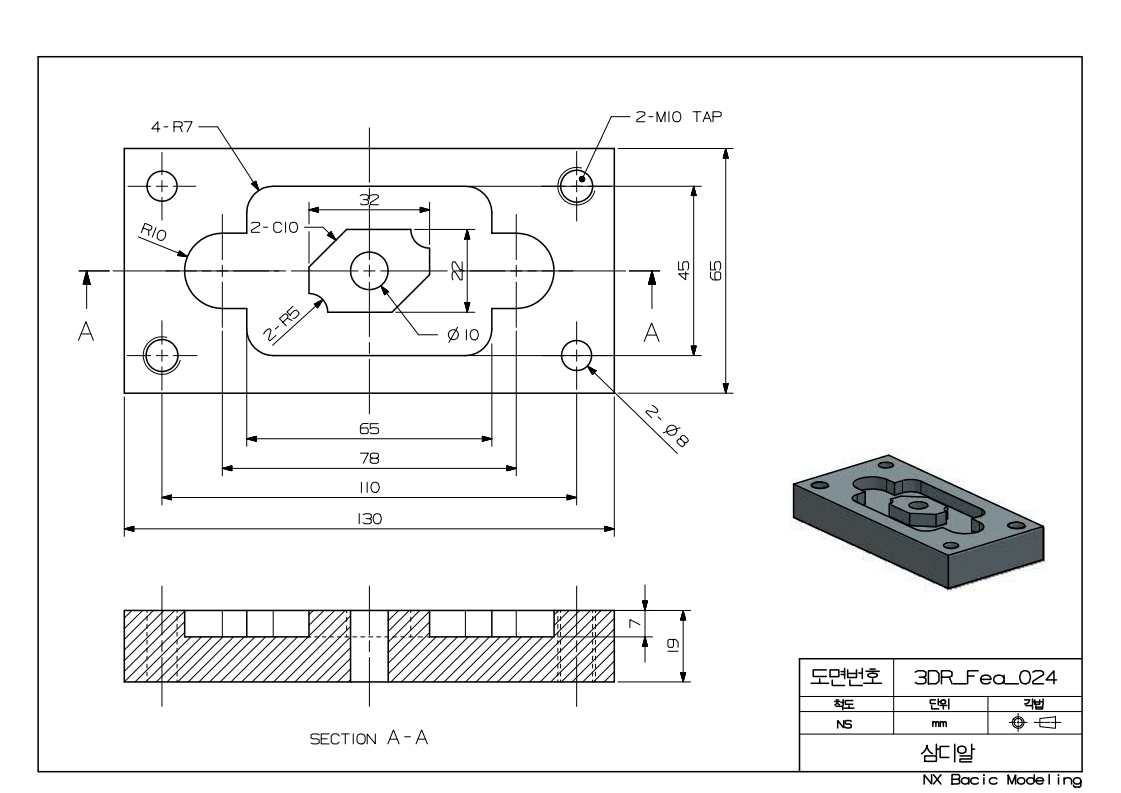

삼각법으로 작성된 도면을 해독하여 모델링하기 위한 예제 도면입니다. 유튜브에 삼디알 모델링 따라 하기 영상을 참고하시고 도면은 아래의 파일을 다운로드하여 모델링해보세요^^, 정면도, 우측면도, 평면도를 입체로 구현하기 위한 연습은 충분히 될 거라 생각합니다.
*사실 모델링 따라 하기 동영상 업로드에 맞춰서 하나씩 올리려고 했는데 귀찮아서 불편해 하시는 분들도 계실 거 같아서 한꺼번에 다 올립니다.
*마우스 우클릭 금지가 설정되어 있네요. 파일받기를 각 도면 하단에 삽입하였습니다.
*댓글과 공감은 저에게 큰 힘이 됩니다. ㅋㅋㅋ
0.10MB
0.11MB
0.10MB
0.12MB
0.11MB
0.10MB
0.12MB
0.10MB
0.11MB
0.10MB
0.15MB
0.17MB
0.17MB
0.17MB
0.17MB
0.15MB
0.16MB
0.16MB
0.17MB
0.18MB
0.12MB
0.17MB
0.15MB
0.19MB
0.20MB
0.19MB
0.12MB
0.14MB
0.11MB
0.18MB
0.15MB
0.15MB
0.16MB
0.20MB
0.15MB
0.17MB
